引言:

在“DOE工具2——minitab篇”,笔者曾提到minitab并不是简单的一个DOE包,而是一个综合质量管理软件。那么,今天,我们来看看另外一个品质管理软件——Statgraphics。

DOE工具4——Statgraphics篇(DOE系列之六)

相信很多朋友在第一眼看到这个工具的时候,肯定是一头雾水,甚至听都没听说过;但是,经笔者今天的介绍后,相信您一定会对这个工具有新的认识。

正文:

Statgraphics是Statpoint公司的数据分析和可视化产品。提供超过260个数据分析技术程序,从统计一直到实验设计,再到质量控制研究,几乎不需要任何统计基础即可完成统计图表。

一、内涵

总体来说Statgraphics有以下几个大块功能:

DOE工具4——Statgraphics篇(DOE系列之六)

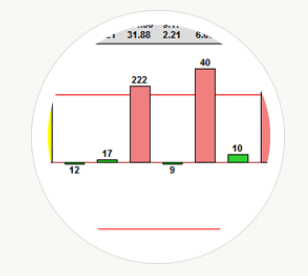

图1 数据可视化

DOE工具4——Statgraphics篇(DOE系列之六)

图2 质量管理

DOE工具4——Statgraphics篇(DOE系列之六)

图3 实验设计

DOE工具4——Statgraphics篇(DOE系列之六)

图4 统计扩展

DOE工具4——Statgraphics篇(DOE系列之六)

图5 数据交互

DOE工具4——Statgraphics篇(DOE系列之六)

图6 统计结果(针对新手)

以上虽然这个工具整体不到200M的体积,但是,麻雀虽小五脏俱全。

二、界面

DOE工具4——Statgraphics篇(DOE系列之六)

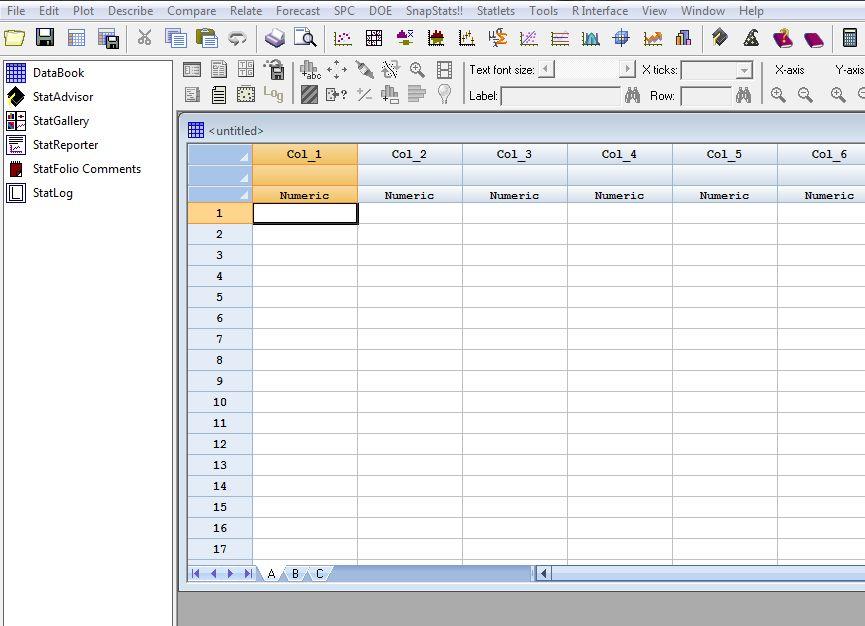

图7 主界面

和MODDE一样,类似Windows Office的风格。Statgraphics是根据“列”来输入响应的内容,比如:双击“Col_1”,我们就得到,

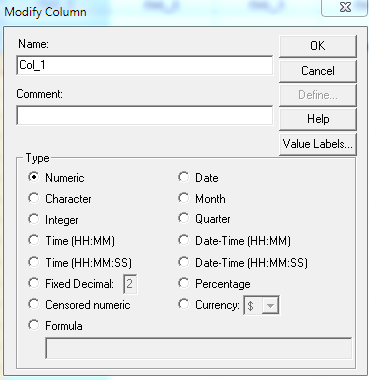

DOE工具4——Statgraphics篇(DOE系列之六)

图8 列输入内容

除了可以重命名“Name”外,还可以修改种类,比如数字、文字、时间、日期、比例以及公式。(同样这里设置了“只激活当前窗口功能”,防止误操作)

三、操作

3.1 进入界面

话不多说,进入开始今天的主角:DOE。

DOE工具4——Statgraphics篇(DOE系列之六)

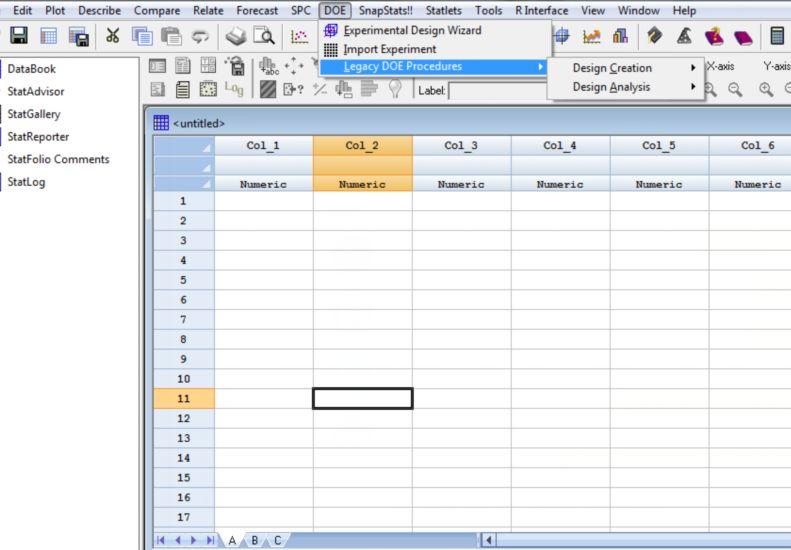

图9 工具栏“DOE”

在Statgraphics中,实现DOE功能也有两种:

第一种:Experimental Design Wizard(设计向导),这个在“Design expert”和“MODDE”里都有类似向导;

第二种:Legacy DOE procedures(自定义设计),这个功能针对有经验的朋友。

3.2 Experiment Design Wizard(设计向导)

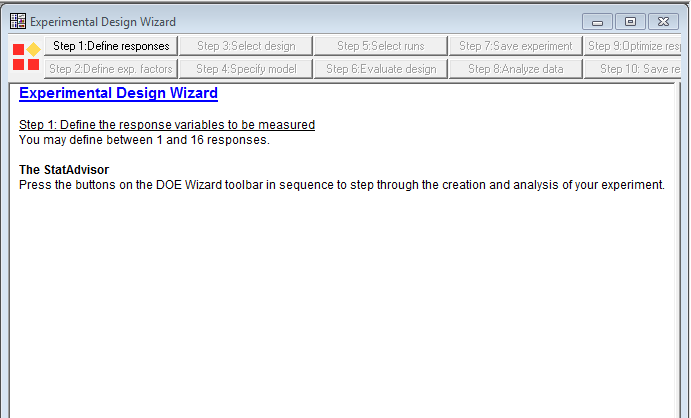

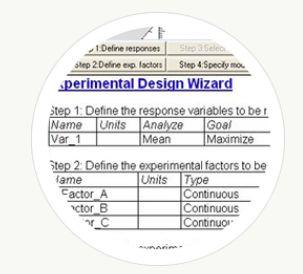

DOE工具4——Statgraphics篇(DOE系列之六)

图10 Experimental Design Wizard(引导)

Statgraphics将向导设计为10个步骤来操作:首先是step1 定义响应。

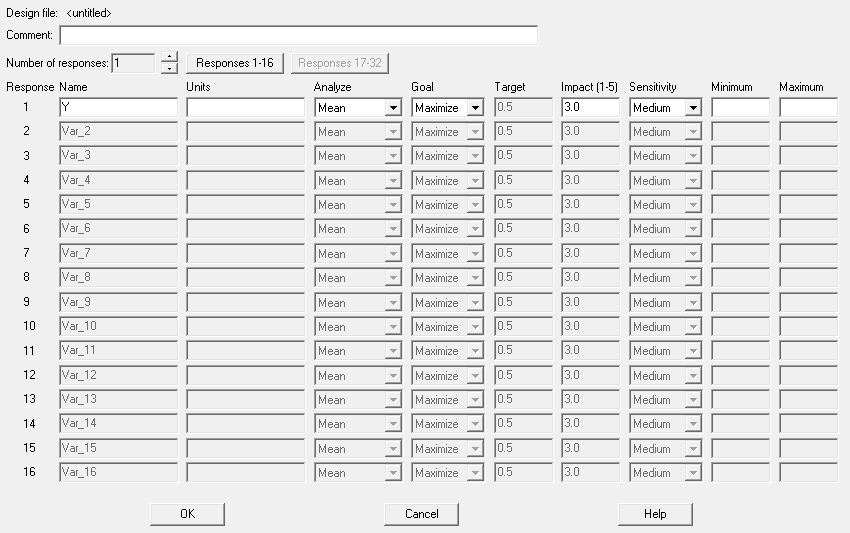

DOE工具4——Statgraphics篇(DOE系列之六)

图11 输入响应

按照需要输入响应:名字、单位、分析的内容(默认平均,也可以选择SNR等等针对田口设计而言)、目标(望大、望小或者目标值)、设置范围(设置最大、最小值)。

DOE工具4——Statgraphics篇(DOE系列之六)

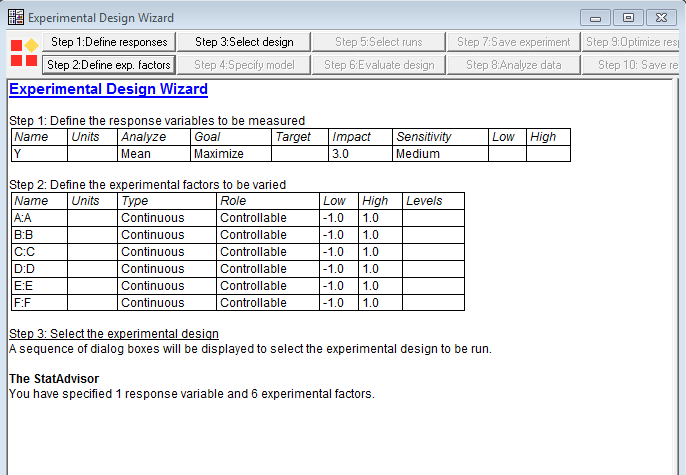

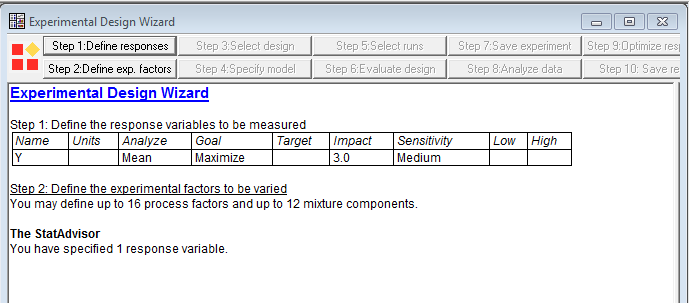

图12 进入step2

当我们输完响应后,发现空白的页面上,多了刚才我们定义的响应。接着,我们点击“step2 确定因子”。

DOE工具4——Statgraphics篇(DOE系列之六)

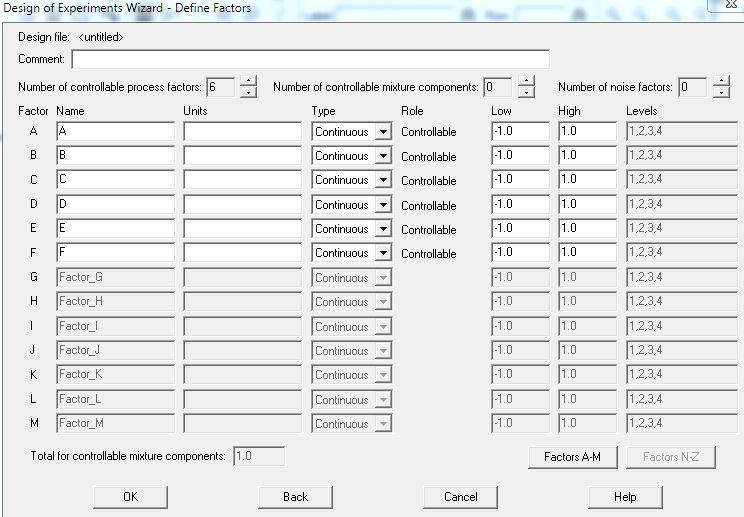

图13 输入因子

老规矩,我们输入6个因子。这里和其他工具一样输入,不再多说。

DOE工具4——Statgraphics篇(DOE系列之六)

图14 进入step3

看到这,各位朋友们发现了吧,这个软件有意思的地方:它可以记录下来每一项我们设计的因素、因子内容(啊哈,偷懒的可以直接想到复制、黏贴一篇简单又专业的报告就出来了吧)。

DOE工具4——Statgraphics篇(DOE系列之六)

图15 选择合适的设计

每个DOE工具,都有自己定义的一套设计归属方式,Statgraphics的定义如上。

我们选择常规的“Screening”。

DOE工具4——Statgraphics篇(DOE系列之六)

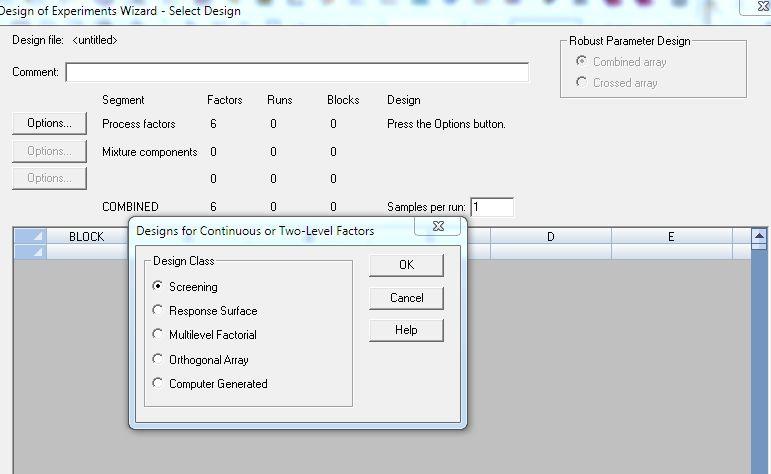

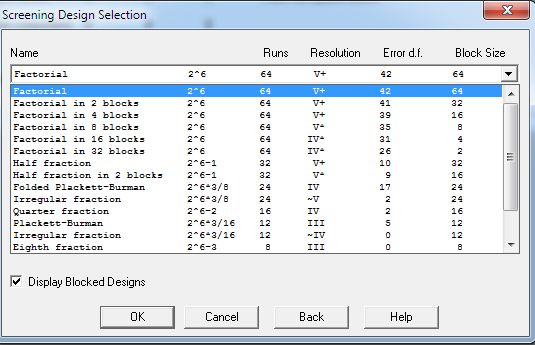

图16 设计种类

呵呵,麻雀虽小五脏俱全。该有的设计都有,而且非常贴心的注明了:Resolution(分辨力)和Runs(实验量)。

DOE工具4——Statgraphics篇(DOE系列之六)

DOE工具4——Statgraphics篇(DOE系列之六)

DOE工具4——Statgraphics篇(DOE系列之六)

DOE工具4——Statgraphics篇(DOE系列之六)

DOE工具4——Statgraphics篇(DOE系列之六)

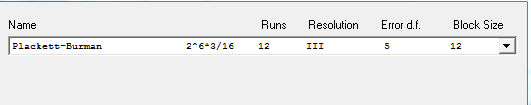

(图17分辨力III、IV;PB设计等)

我们选择常规的分辨力IV。

DOE工具4——Statgraphics篇(DOE系列之六)

(图18 产生设计)

DOE工具4——Statgraphics篇(DOE系列之六)

(图19 进入step runs)

DOE工具4——Statgraphics篇(DOE系列之六)

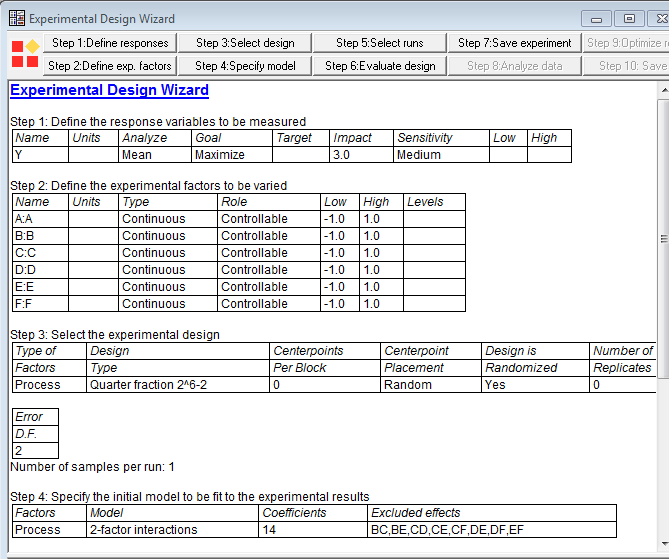

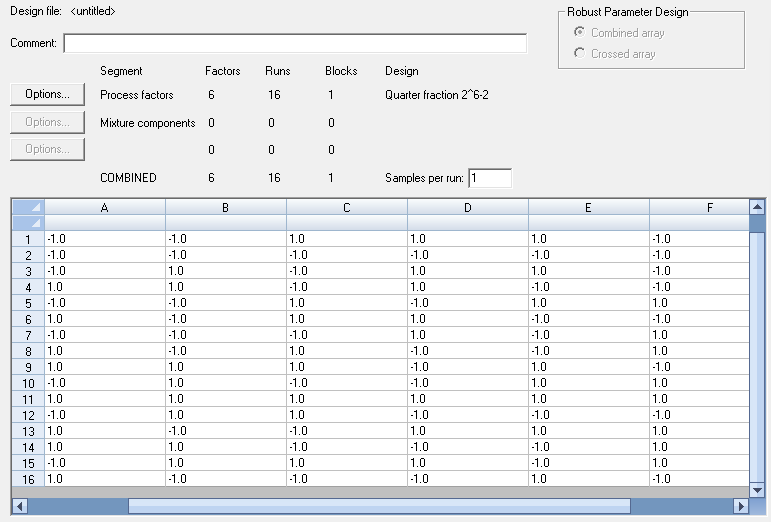

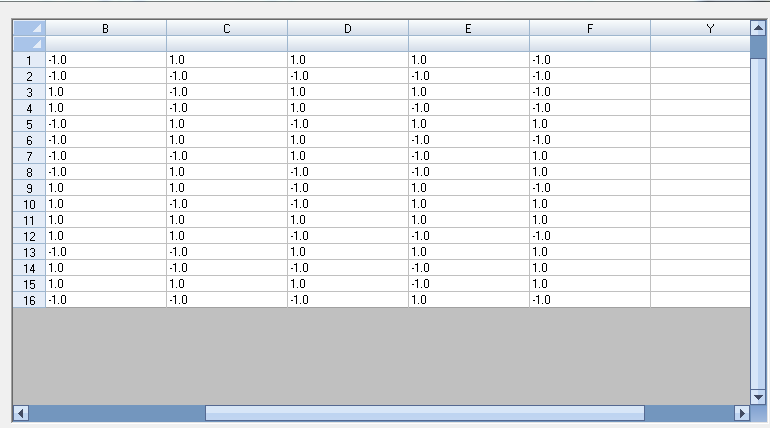

(图20 完成设计并填写实验结果)

至此,我们完成了设计内容。进入“step5”便会进入设计表格,要求填写Y,如上图。接着,便可以按照我们常规的分析方法去分析相应的数据。

最后得到类似于:

DOE工具4——Statgraphics篇(DOE系列之六)

DOE工具4——Statgraphics篇(DOE系列之六)

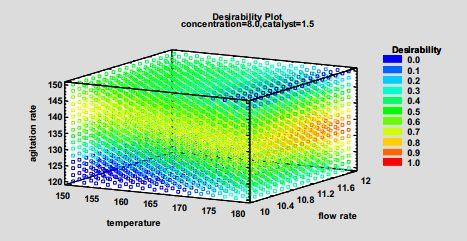

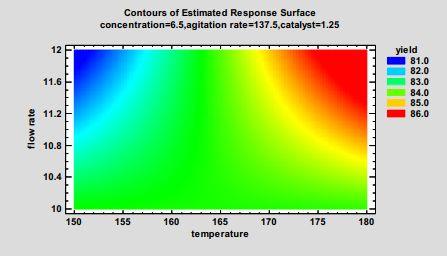

(图21等值线图、3D图(参考))

四、尾声

Statgraphics是个小巧却功能强大的质量工具,比起minitab丝毫不逊色,在DOE功能上也更强;值得一提的是,它的每一个功能都可以用简单的标签按钮系统就能得到实现。而且,无论对于新手还是高手,用它当完成一个任务后,还能直接给出一份相对专业的报告,不得不说,是一款精品。

注:限于篇幅,这里只对各工具做简单的介绍,有朋友需要详细了解相关内容,请联系药时代drugtimes@qq.com
